信越化学新规产品部网站

KY-100

SHIN-ETSU SUBELYN®
氟系防污涂料 KY-100系列

KY-100系列是利用氟元素的变性有机基与反应性甲硅烷基所具有的被覆性能,形成超高的被覆能力。

KY-100系列的主要特长

防汚性
表面形成光滑的氟系薄膜,防止污垢附着。
指紋擦拭性
日常接触遗留下来的指纹很容易擦拭干净。
疏水及疏油性
有效防止水或油的附着,保持基材洁净美观。
光滑性
具有超强光滑性,不仅易擦除污垢,还能过保护基材表面不被划伤
超薄膜
不会损害基材的光学特性与质感 又能使基材产生防污特性
耐擦伤性
防止基材表面刮伤。

回到页面顶部

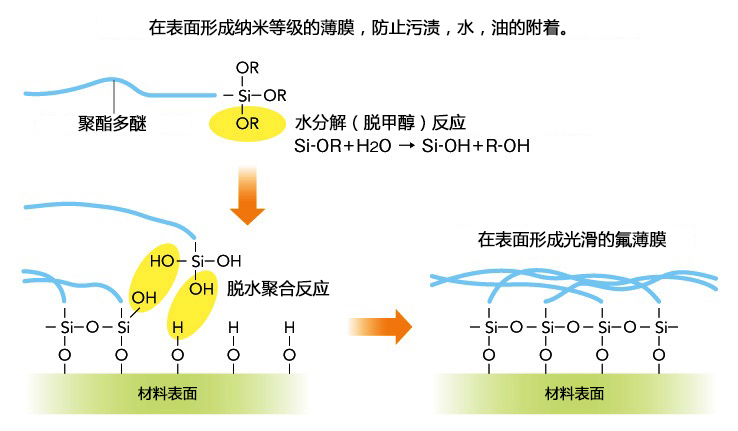

皮膜形成机理

皮膜形成機構

回到页面顶部

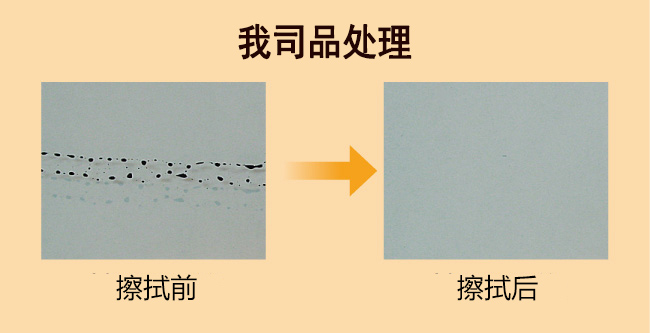

利用油墨测试涂覆效果实证

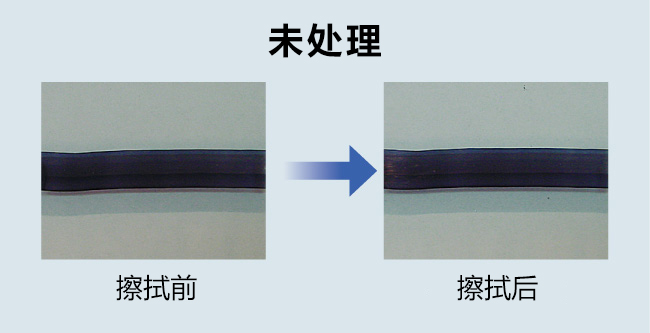

未处理

KY164处理

回到页面顶部

一般特性

項目 提升光滑度型
X-71-195
耐UV能力提升型
KY-1901
一般溶剂可溶解型
KY-108
粘度 25ºC 1.0 mm2/s 1.0 mm2/s 1.2 mm2/s
比重 25ºC 1.48 1.47 1.43
有效成分浓度 20 wt%
溶剂 Novec 7200
(3M社製)
稀释溶剂 氟元素溶剂 氟元素溶剂 一般溶剂
(IPE、己烷、THF其他)


117 deg 116 deg 115 deg
油酸 77 deg 76 deg 78 deg


油酸 2 deg 2 deg 10 deg
脱离强度
N/19mm * 1
0.05 0.07 1.20


油墨
防护性
指纹
擦拭性
动摩擦系数 * 2 0.03 0.03 0.3
耐钢丝球摩擦性 ×
耐强碱性
耐酸性
耐盐分性
耐UV性

◎:优  ○:良 △:微差 ×:差

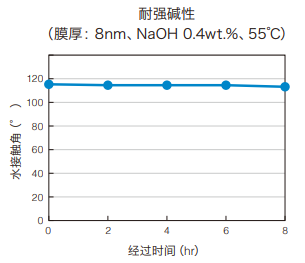

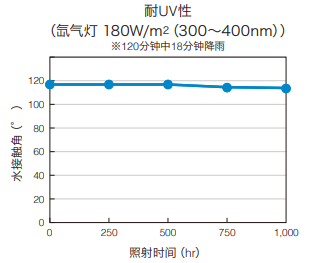

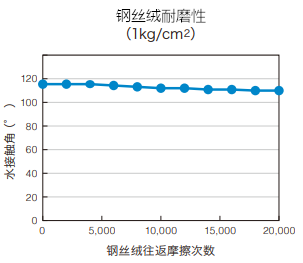

KY-1901耐久性数据

测定条件

测定条件:
浸泡粉刷(10秒浸泡→150mm/min.反应硬化)
粉刷浓度:
固体0.2%(稀释溶剂 Novec 7200(3M标准))
粉刷材料:
玻璃片
硬化条件:
40ºC/80%RH 8h

*1:No.31B粘着剤(日东电工公司制、19mm宽)、20g/cm2 x 24h 按压后、180º/300mm/min.脱离
*2:棉不织布、负荷100g时的动摩擦系数(10mm x 35mm)

回到页面顶部

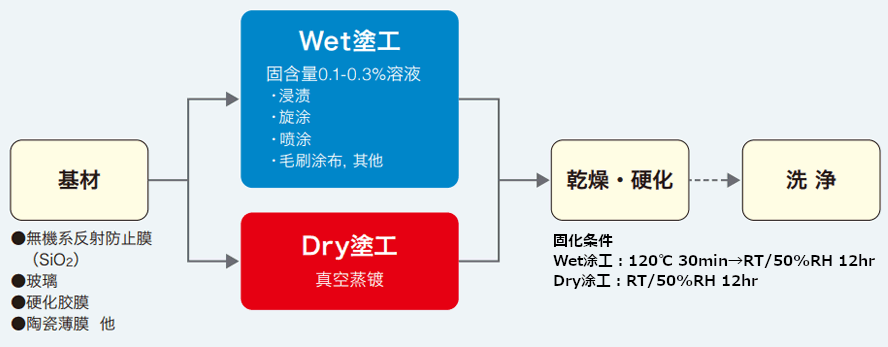

使用方法

使用方法

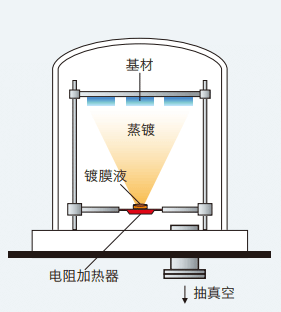

真空蒸镀

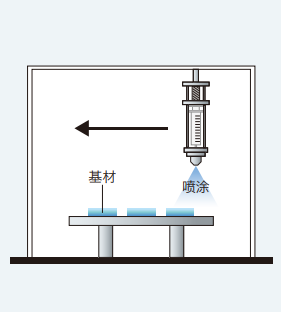

喷涂涂工

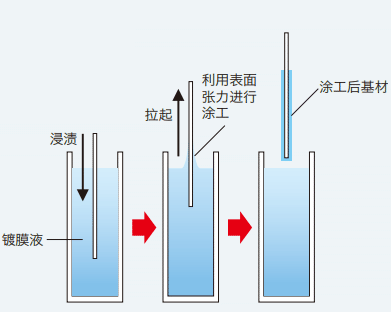

浸渍


※预处理和稀释浓度请参照技术目录或咨询销售窗口。
使用量产涂工机进行涂工试验,也可以介绍加工厂家,欢迎咨询。

回到页面顶部

主要用途

利用无机物反射防止膜(SiO2)在玻璃、硬化胶膜等各种材质表面形成光滑的氟元素皮膜、防污、防水・防油、防止指纹附着、并提升光滑度。

  • 车载触摸屏
  • 光学透镜
  • 显示器
  • 防止反射薄膜
  • 硬化胶膜
  • 陶瓷薄膜
  • 电子零件
  • 玻璃

回到页面顶部

使用注意事项

回到页面顶部

回到页面顶部
