SHIN-ETSU SUBELYN®
氟系防污添加剂 KY-1200系列
ＫＹ－１２００系列产品含有可使紫外线、电子线硬化的氟元素化合物。添加现存少量的可使紫外线、电子线硬化的材料能赋予其卓越的表面机能。
KY-1200系列的主要特点
- 防污性
- 表面形成光滑的氟系薄膜，防止污垢附着。
- 指纹擦拭性
- 日常接触遗留下来的指纹很容易擦拭干净。
- 防水，放油性
- 有效防止水或油的附着，保持基材洁净美观。
- 光滑性
- 具有优秀的光滑性，不仅容易擦除污垢，还能过保护基材表面不被划伤
- 耐擦伤性
- 防止基材表面刮伤。
- 低折射
- 提高含有量可以形成低折射率的镀层。可以作为LR材料使用。

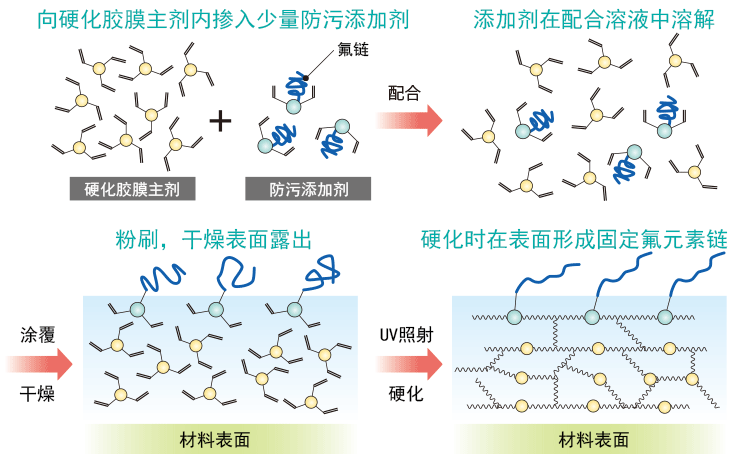

防污添加剂的作用机理

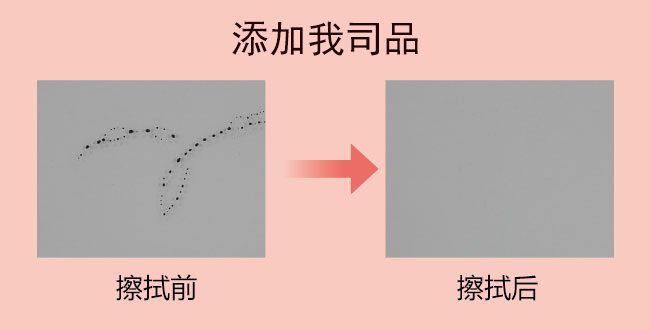

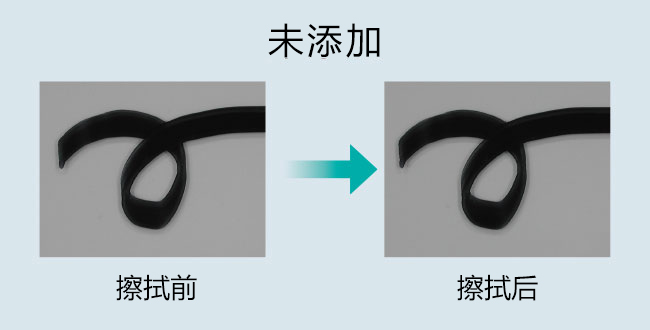

使用油墨对涂覆性的实证
一般特性
亚克力硬化液
产品群
| 項目 | KY-1203 | KY-1211 | KY-1207 |
|---|---|---|---|
| 特点 | 標準品、高撥水、 低動摩擦係数 |
相容性提高品 | 防污性提高， 耐磨性提高品 |
| 外观 | 透明～淡黄色 | 透明～淡黄色 | 透明～淡黄色 |
| 粘度 ２５ºC | 1.2mm2/s | 1.0mm2/s | 0.9mm2/s |
| 比重 ２５ºC | 0.88 | 0.88 | 0.89 |
| 有效成分 | 20wt% | 20wt% | 20wt% |
| 溶剂 | MEK、MIBK* | MEK | MEK |
| ＊仅含有MEK的种类也有。 | （非规格值） | ||
硬化胶膜表面特性
| 項目 | 未添加 | KY-1203 | KY-1211 | KY-1207 |
|---|---|---|---|---|
| 水接触角 | 59° | 114° | 110° | 111° |
| 油酸接触角 | 22° | 73° | 70° | 73° |
| 油酸转落角 | 不可测定 | 3° | 4° | 3° |
| 动摩擦系数 | 0.60 | 0.10 | 0.12 | 0.09 |
| （非规格值） | ||||
比例及涂工例（固态比例１wt％添加） ※KY-1203的情况下
- 硬化胶膜剂：
- EBECRYL 40 (DAICEL-ALLNEX Ltd.)・・・・・・・・１００部
- 稀释剂 ：
- 2-丙醇 ・・・・・・・・・・・・・・・・・・・ １４２部
- 开始剂 ：
- BASF日本制IRGACURE 184 (BASF Japan Ltd.)・・ ３部
- 添加剂 ：
- KY-1203 ・・・・・・・・・・・・・・・・・・ ５部
- 基材 ：
- 聚碳酸酯
- 涂布条件 ：
- 旋转涂胶 500 rpm (10 sec)+ 3,000 rpm (20 sec)
- 预备干燥 ：
- ８０ºC x 1分
- 硬化装置 ：
- 输送式 金属卤化物水银灯UV照射装置
- 照射条件 ：
-
氮气条件、灯功率 80 W/cm、累计光量 1,600mJ/cm2
使用上的注意事项
- 由于硬化液，稀释剂的种类和配比的不同，有产生浑浊的情况发生。
- 添加本产品后会有对硬化液的硬化性产生影响的情况。硬化不充分的情况下需要适当的调整硬化条件。
- KY-1200系列的添加效果即使是同一组分，也会受到硬化时周边气体的影响。为了充分发挥出产品性能， 推荐UV照射时使用不活性气体。
- KY-1200系列有在酮系，醚系，酯纤维系，氟素系溶剂中比较易溶解，同碳化氢系，酒精系溶剂难相容的倾向。
- 即使是同一化合物群中的组成物，组成比率不同溶解性和安定性有会产生变化。
需要根据使用时的条件进行预先测试。
环氧树脂用硬化液
产品群
| 項目 | KY-1271 |
|---|---|
| 外观 | 透明～淡黄色 |
| 粘度 ２５ºC | 0.8mm2/s |
| 比重 ２５ºC | 0.88 |
| 有效成分 | 20wt% |
| 溶剂 | MEK |
| （非规格值） | |
硬化胶膜表面特性
| 項目 | 未添加 | KY-1271 |
|---|---|---|
| 水接触角 | 76° | 110° |
| 油酸接触角 | 28° | 70° |
| 油酸转落角 | 不可测定 | 3° |
| 油性笔迹反弹 | × | 〇 |
| ＊UV照射30分后测定 | （非规格值） | |
比例及涂工例（固态比例１wt％添加）
- 硬化胶膜剂：
- 新日铁住金化学社生产的ZX-1059 ・・・・ １００部
- 希釈剤 ：
- 醋酸丁基 ・・・・・・・・・・・・・・１４５部
- 开始剂 ：
- 圣保罗公司CPI-210S・・・・・・・・・ ０.５部
- 添加剂 ：
- KY-1271 ・・・・・・・・・・・・・・ ５部
- 基材 ：
- PC板
- 涂布条件 ：
- 旋转涂胶 500 rpm (10 sec)+ 3,000 rpm (20 sec)
- 预备干燥 ：
- ８０ºC x １分
- 硬化装置 ：
- 传送带式金属卤化物UV照射装置
- 照射条件 ：
-
氮气条件、灯功率 80 W/cm、累计光量 3,200mJ/cm2
使用上的注意事项
- 硬化液，稀释液的种类和配比的不同有产生浑浊的情况。
- 添加本品之后有可能对硬化液的硬化性产生影响。
- 光阳离子硬化和光自由基硬化相比反应速度较慢，所以KY-1271和面向亚克力硬化液的产品相比，根据不同的组成与硬化条件，显现添加效果可能要比较花时间
- 促进涂布表面的硬化反应十分重要。
硬化环境气体，开始剂的计量，累计光量等等，需要考虑适合的条件。
使用方法
主要用途

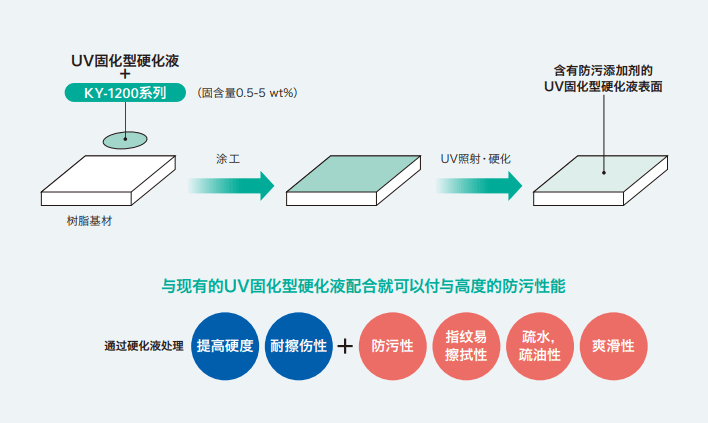

通过紫外线，电子线硬化可能的各種組成物中，添加少量本品，可使基材表面形成光滑的氟系薄膜，具有防污、防水、防油、防指纹、赋予光滑性的特点。
- 硬化胶膜
- 防止反射薄膜
- 显示器
- 触摸屏
- 电子器械筐体器
使用注意事项
关于保存
- 请储存在阴暗处。
关于使用安全方面
- 不要接触皮肤和粘膜组织、请在使用橡胶手套，护目镜的护具情况下使用。
- 如附着在皮肤上时，请使用干毛巾擦拭，并用香皂水好好清洗。
- 如不慎入眼，请用流水清洗15分钟以上，并接受医生的诊断。
- 本品在通常情况下使用无害、但由于含有氟元素化合物，高温时会引起热分解，产生含有氟化氢的有毒气体的可能。
- 如吸入附着本品的香烟可能呢会会吸入分解气体的危险，避免工作场所吸烟、在作业后要认真清洗手和脸，注意不要让本品附着在香烟上。
- 请在使用前务必阅览产品安全数据资料。
关于其他
- 无记载数据和规格值。但规格值和数据有更改的情况，预先告知。
- 使用时，请务必在贵司进行测试，确认使用目是否适当。另，不保证此处介绍的用途不与所有专利抵触
本产品为面向工业用途开发的产品。如使用在医疗或其他用途时，请务必在贵司进行试验、在其安全性得到确认后方可使用。此外、本品绝对禁止用于植入人工医疗器具。 - 本产品的进出口相关责任，全由顾客承担。请在出口前查询各国的法律规定。
- 如需转载本页面记载的相关内容，请联系本司新规产品部门。（03-3246-5345）
- 本产品为接单生产品。详细请联系我司。
