粘合・涂覆
SIFEL2000系列
SIFEL2000系列是具有1成分型自粘性的液态氟弹性体。通过涂抹于金属、树脂等材料并加热，具有超高的耐溶剂性、耐油性、耐药性和耐热性，并且形成兼备非常超强的低湿性的橡胶状硬化物。
产品列表
标准型（加熱硬化型）
| 产品名 | SIFEL2618 | SIFEL2610 | SIFEL2617 | SIFEL2662 | SIFEL2614 | SIFEL2661 | SIFEL2670 | SIFEL2680 |
|---|---|---|---|---|---|---|---|---|
| 特長 | - | - | - | 触变性实现 | PPS接着 | 触变性实现 PPS接着 |
触变性实现 PPS接着 |
触变性实现 PPS接着 |
| 硬化前物性 | ||||||||
| 外观 | 乳白色液态 | 乳白色液态 | 乳白色液态 | 乳白色液态 | 乳白色液态 | 乳白色液态 | 乳白色糊状 | 乳白色糊状 |
| 粘度 23ºC | 2.8Pa・s | 6.0Pa・s | 25Pa・s | 230Pa・s | 20Pa・s | 120Pa・s | 680Pa・s | 2,100Pa・s |
| 硬化后物性 (150ºC/1hr) | ||||||||
| 密度 23ºC | 1.77g/cm3 | 1.77g/cm3 | 1.85g/cm3 | 1.86g/cm3 | 1.85g/cm3 | 1.86g/cm3 | 1.86g/cm3 | 1.86g/cm3 |
| 硬度 Duro A | 34 | 35 | 28 | 38 | 25 | 30 | 44 | 45 |
| 拉伸强度 | 0.6MPa | 0.8MPa | 0.9MPa | 2.5MPa | 1.1MPa | 1.6MPa | 2.7MPa | 3.2MPa |
| 切断时伸展 | 100% | 110% | 180% | 230% | 240% | 270% | 230% | 240% |
| 拉伸切断粘合强度 铝/铝[0.08mm]※1 [粘合剂厚度] |
3.0MPa [0.08mm] |
3.0MPa [0.08mm] |
3.2MPa [0.08mm] |
1.8MPa [1mm] |
1.3MPa [1mm] |
2.0MPa [1mm] |
2.5MPa [1mm] |
2.2MPa [1mm] |
| 拉伸切断粘合强度 PPS/PPS [粘合剂厚度] |
- | - | - | - | 1.5MPa (15kgf/cm2) [1mm] |
1.8MPa (18kgf/cm2) [1mm] |
1.9MPa (20kgf/cm2) [1mm] |
2.0MPa (20kgf/cm2) [1mm] |
※1 拉伸切断粘合强度根据粘合剂厚度可能变化。
低温硬化系列
| 产品名 | X-71-6046 | X-71-6207 A/B | X-71-6144 A/B | ||
|---|---|---|---|---|---|
| 特長 | 1液粘合型 | 2液低温粘合型 | 2液贴合型 | ||
| 测试項目 | - | A材 | B材 | A材 | B材 |
| 硬化前物理性质 | |||||
| 外观 | 乳白色液态 | 乳白色液态 | 乳白色液态 | 黒色液状 | 乳白色液态 |
| 粘度 23ºC | 280Pa・s | 25Pa・s | 34Pa・s | 54Pa・s | 50Pa・s |
| 硬化后物理性质 | |||||
| 硬化条件 | 100ºC/2hr | 80ºC/1hr | 23ºC/24hr | ||
| 密度 23ºC | 1.86g/cm3 | 1.85g/cm3 | 1.86g/cm3 | ||
| 硬度 Duro A | 40 | 13 | 34 | ||
| 拉伸强度 | 3.2MPa | 1.8MPa | 3.8MPa | ||
| 切断时伸展 | 280% | 390% | 620% | ||
| 拉伸切断粘合强度 [粘合剂厚度] |
1.2MPa (有PBT、酚醛) [1mm] |
1.5MPa (铝;贴合) [1mm] |
0.7MPa (铝;贴合) [0.08mm] |
||
基材/硬化温度と接着性
| 项目 | 产品名 | X-71-6046 | X-71-6207A/B | ||
|---|---|---|---|---|---|
| 硬化温度 | 标准（100ºC） | 低温（80ºC） | 标准（80ºC） | 低温（60ºC） | |
| 不锈钢 | 1.8MPa （硬化时间:2hr） |
1.4MPa （硬化时间:8hr） |
1.5MPa （硬化时间:1hr） |
0.8MPa （硬化时间:4hr） |
|
| 铝 | - | - | 1.5MPa （硬化时间:1hr） |
0.9MPa （硬化时间:4hr） |
|
| PBT树脂 | 1.2MPa （硬化时间:2hr） |
1.1MPa （硬化时间:8hr） |
1.7MPa （硬化时间:1hr） |
0.5MPa （硬化时间:4hr） |
|

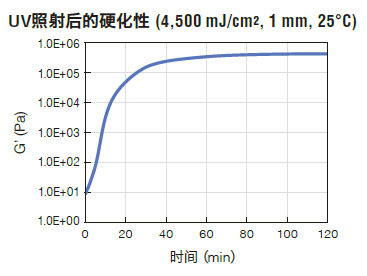

添加UV硬化型
| 产品名 | X-71-6259 | |
|---|---|---|
| 特長 | 1液UV室温硬化类型 触变性实现 |
|
| 使用条件 | 积算光量:9,000mJ/cm2 （UV波长:365nm） |
|
| 硬化前物性 | ||
| 外观 | 乳白色液态 | |
| 粘度 23ºC | 67Pa・s | |
| 硬化后物性※ | ||
| 硬化条件※1 | 23ºC/24hr. | |
| 密度 23ºC | 1.85g/cm3 | |
| 硬度 Duro A | 39 | |
| 拉伸强度 | 1.6MPa | |
| 切断时伸展 | 160% | |
| 拉伸切断粘合强度 PPS/PPS [粘合剂厚度]※2 |
3.1MPa （使用底涂料） [0.08mm] |
|
※9,000mJ/cm2照射→23ºC×24hr.后
※1 通过加温进行促进
※2 接着需要底涂
| X-70-550（底涂料） | 粘度: 0.61mm2/s（25ºC） 密度: 0.71g/cm3（25ºC） 外观: 黄色透明 |
|---|

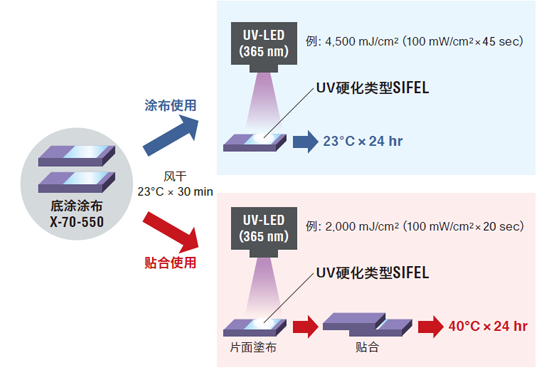

＜＜硬化条件・方法＞＞

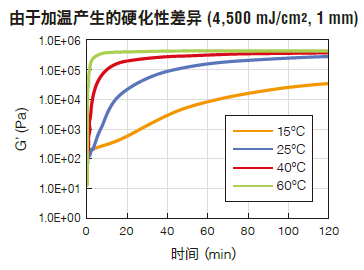

数据（X-71-6215）
特性

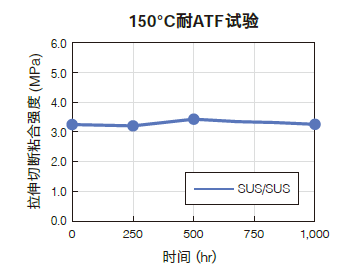

粘合耐久数据

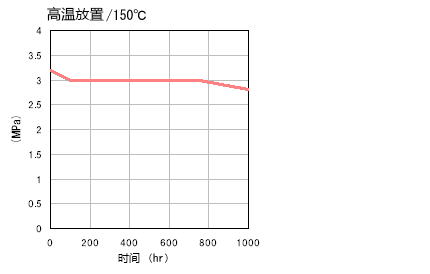

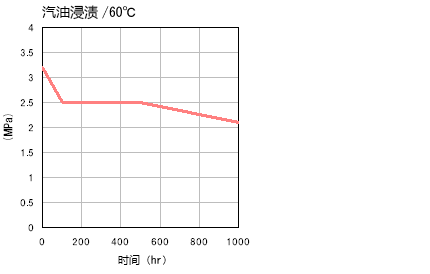

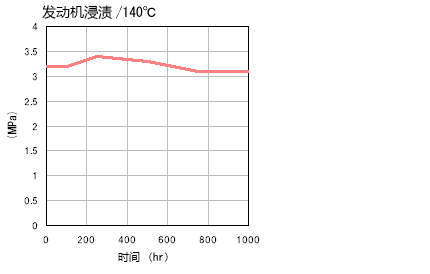

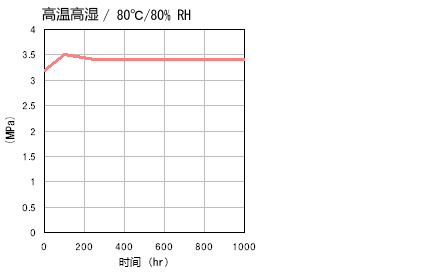

铝拉伸切断粘合强度（SIFEL2617, 粘合厚度: 0.08mm）

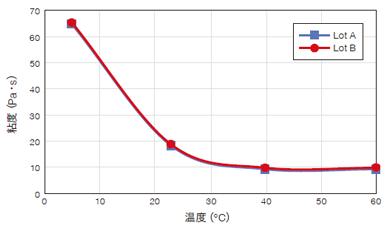

硬化前温度-粘度依存性数据

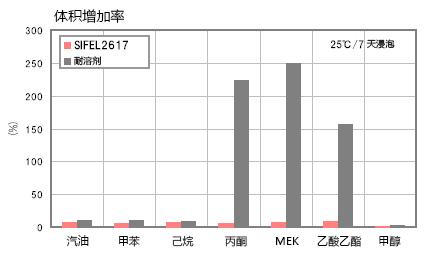

耐溶剂性

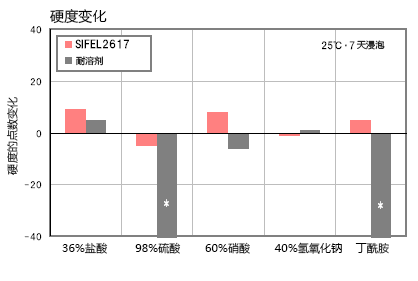

耐药性

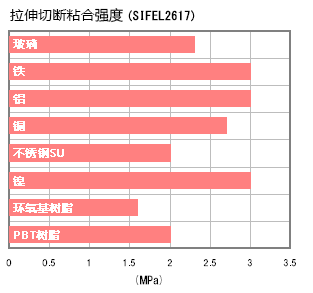

粘合性
拉伸切断粘合强度
SIFEL如图示的条件进行硬化之后，使用拉伸机进行测试
硬化条件：付加反応型（150℃×1 hr）
SIFEL的厚度：通常1 mm（低粘度品为0.08 mm）
接着面：10 × 25 mm2
拉伸速度：50 mm/min
电气性能
| SIFEL2617 | 耐溶剂 | |
|---|---|---|
| 体积抵抗率 MΩ･m | 1X107 | 1X103 |
| 破坏绝缘强度 kV/mm | 30 | 20 |
| 电容率 50 Hz | 3.0 | 6 |
| 诱电正接 50Hz | 4X10-3 | 2X10-2 |
透湿性
（40ºC/90％RH）| SIFEL2617 | 耐溶剂 | |
|---|---|---|
| 透湿度(g/m2・24hr) | 5 | 50 |
离子性杂质
| 离子种类 | |
|---|---|
| Na+, K+, NH4+, F-, Cl-, Br-, NO3-, SO42- |
各离子不满1ppm |
