液态氟弹性体
SHIN-ETSU SIFEL®
利用氟化聚醚框架和硅酮产生化学反应的符合技术、诞生出能够保持超高的新型氟素弹性材料。为使用在液体喷射成型、粘合、镀膜、浇注成型等用途的最适合产品。
构造
利用氟化聚醚框架和硅酮产生化学反应的复合技术、诞生出能够保持极其优秀的新型氟素弹性材料。
粘合，镀膜用
SIFEL2000系列
SIFEL2000系列1成分型粘合性的液态氟素弹性材料。使用金属，树脂等材料上进行加热，可产生耐溶剂，耐油性耐药性，耐热性较高的低温硬化橡胶物质。
更多详情
喷射成型（LIM）用
SIFEL3000系列
SIFEL3000系列为喷射成型（Liquid Injection Molding System）使用的材料。利用高效生产率的LIM成型机可以制作出耐溶剂性，耐油性，耐药性，耐热性较高的优秀低温橡胶产品。此外，一液型可以使用压缩机。
更多详情
浇注成型用
SIFEL8000系列
SIFEL8000系列 浇注用氟元素凝胶 SIFEL8070A/B以及SIFEL8370A/B通过将Ａ液与Ｂ液等量混合、以120℃/1小时加热可以制作出耐溶剂性，得到具有卓越耐溶剂性和耐药性的凝胶状硬化物 SIFEL8470为１液加热硬化型。SIFEL8570A/B为２液室温硬化型
更多详情
What is SHIN-ETSU SIFEL?
在既有产品上新增特点
| SHIN-ETSU SIFEL® |
氟橡胶（FKM） | 碳氟硅酮橡胶 | 硅酮橡胶 | 环氧树脂 | |
|---|---|---|---|---|---|
| 低温性（-50℃） | ○ | × | ○ | ○ | - |
| 耐热性 | ○ | ○ | ○ | ○ | △ |
| 耐极性 溶解剂 |
○ | × | × | △ | △ |
| 耐ATF性 | ○ | ○ | △ | × | △ |
| 耐胺性 | ○ | × | × | △ | ○ |
| 耐药性 | ○ | ○ | △ | × | ○ |
○：适用 △：良 ×：不可
可在-50ºC ～ 200ºC领域适用的耐油性，耐药性、耐溶剂性优秀材料。

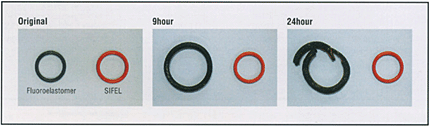

耐胺性
丁腈胺浸泡后
SIFEL应用
成形用
O型圈、密封圈、垫片、隔膜板、电磁阀、粘带
- 輸送器
- 燃料装置（喷射装置，气罐，配管其他）
- 排吸气装置
- 动力传动装置（变速箱）
- 电子产品，电器电子产品
- 半导体・液晶制造装置
- 石油化工成套设备・石油开采设备
- 商务机
- 燃料电池
粘合・镀膜・浇注用
- 汽车用电装零件
- 吸排气装置
- 燃料装置（喷射装置，气罐）
- 控制回路（引擎/变速箱）
- 气缸、电机、传感器
- 电子产品・电子控制回路・相片基板
- 半导体・液晶制造装置
- 打印机底板・气罐
- 化学反应装置
- 高频半导体元件
- 燃料电池
使用注意事项
■防止杂质混入
- 接触本产品SIFEL的器具，承载物，需全部清洗后方可使用。
- 需仔细清除器具上的杂质，污渍，水，油分
- 本网页页记载的产品SIFEL为硫，磷、、氮的化合物，与有机金属等特定化学物质接触后，会引起硬化不良。请尽量避免此状况下使用。
■有关硬化不良
引起硬化不良的成分事例
| 商品形态 | 有影响的化合物 |
|---|---|
| 橡胶制品（手套等） | 硫化剂，老化防止剂等等 |
| 环氧树脂，聚氨酯树脂 | 磷系，胺系，酯系硬化剂 |
| 有机硅RTV橡胶（缩合型） | 锡触媒 |
| 柔软氯乙烯 | 可塑剂，安定剂 |
| 工业塑料 | 难燃剂，耐热向上剂，紫外线吸收剂 |
| 焊锡助焊剂 | 凝结防止剂 |
降低硬化不良
- 去除涂布表面的触媒毒成分。使用油酒精，IPA，乙烷，甲苯成分的溶媒进行清洗。
- 混合材料时使用金属或者塑料材质的搅拌勺。确认橡胶或者木制的搅拌勺是否影响硬化之后使用。
- 使用手套的时候不要使用橡胶材材质而是使用聚乙烯材质的手套。
- 预先确认使用的设备，器具（特别是垫圈等封装材）是否会引起硬化不良。
- 对于使用了会引起硬化不良的成分（聚氨酯，环氧树脂）的产线进行充分的清扫。
- 尽量缩短与未硬化状态（有硬化不良成分）材质的接触时间，提高硬化速度（加速硬化）。
■关于保存
- 请将容器置于阴暗处密封保存。受热，日光直射，湿气，或与化学物质接触可能会导致产品性能降低。
- SIFEL2000系列等１成分型请置于10ºC以下的冰箱内保存。
- 液态氟元素高弹性材料 SHIN-ETSU SIFEL®｜新产品 开发部网站第3页共4页Page 3 of 4
■卫生安全
- 在高温下，会分解产生有害气体
- 在高温环境下使用，请在通风良好的场地使用。
- 请不要吸入附着本品的香烟。
- 请不要与酸性，碱性酸化剂等物质接触。
- 取用时，请在穿戴保护手套，护目镜的情况下取用。
- 请误饮用。
- 请将容器密封，放置儿童无法取得处保存。
- 详细内容，请阅读产品安全相关资料。
■其他
- 无记载数据和规格值。但规格值和数据有更改的情况，预先告知。。
- 使用时，请务必在贵司进行测试，确认使用目是否适当。故，请保证在此介绍的用途以外的情况不可使用。
- SHIN-ETSU SIFEL本产品为面向工业用途开发的产品。如使用在医疗或其他用途时，请务必在贵司进行试验、其安全性得到确认后方可使用。此外、本品绝对禁止用于植入人工医疗器具。
- 产品的进出口相关责任，全由顾客承担。请在出口前查询各国的法律规定。
- 如需转载本页面记载的相关内容，请联系本司新规产品部门。（03-3246-5345）
FAQ
- 哪个是新产品？
- SIFEL为与现在产品不同，液状加热橡胶弹性材料。液状现存橡胶成型以外，也用于粘合，镀膜，浇注，在性能方面与现存产品，更具体耐寒性，耐药性明显。
- 硬化条件是什么？
- 加热温度150ºC。硬化时间因产品而异。例：LIMS成形1分钟程度时、粘合，镀膜。浇注用以1小时准。
- ＬＩＭＳ是什么？
- Liquid Injection Molding System标准。液态材料与能够精密，稳定的喷射本品的成型机的配合 进行产品加工系统。正因为SIFEL才是此得意实现
- 可以粘合吗？
- SIFEL是具有自身粘连性的、可与金属，树脂进行广泛粘合，此外还准备了SIFEL的专用底漆
- 需要使用溶剂稀释吗？
- SIFEL为无需溶剂的液状物。因其低粘度的特性，可粘和领域较广。另外也可以使用专用的稀释溶剂来自用调整粘度。
- 耐热性什么程度？
- SIFEL的耐热性、在180ºC～200ºC环境下试验，橡胶强度也没有降低。
- 耐寒性怎么样？
- SIFEL即使在-50ºC环境下使用扔保持弹性。通常的氟橡胶在-20ºC环境下就会失去弹性。
- 有什么样的用途？
- SIFEL在对耐油性，耐药性、耐寒性要求较高的汽车行业被多次使用。例：粘和型产品与浇注凝胶的 密封件，粘带、成型用产品作为O型圈，密封圈使用。
- 电器特性怎么样？
- 电阻在约等于103ＧΩ・ｍ、绝缘破坏强度在30ＫＶ／ｍｍ，与碳氟硅酮橡胶相同。且SIFEL在高频波段（MHz帯～GHz帯）的导电率在2.2以下的特性。
- 热传导率在多少？
- SIFEL的热传导率在0.1W/m・K。
- 透气性怎么样？
- ＪＩＳの规则情况下测定（40ºC90%RH厚1mm)、透气度5ｇ／ｍ2・24hr为硅酮橡胶的ゴ1／20。
- 离子不稳定物质在什么程度？
- Na+,K+,NH4+,F-,Cl-は、各项1ppm未满。
- 有抗氧化性吗？
- 臭氧浓度确认在100ppm,40ºC的情况下、外观，特性无变化。
- 硬化时的收缩率大概是多少？
- 100～150ºC在2～3％左右。
- 反应组织在什么程度？
- 在与白金化合物接触时会发生反应。反应中不会出现其他生成物。
- 使用注意事项？
- SIFEL本网页页记载的产品SIFEL为硫，磷、、氮的化合物，与有机金属盐，特定化学物质接触后，会有硬化不良的情况发生。请尽量避免此状况下使用。
- 怎样保管？
- SIFEL2000系列请在は10ºC以下冷藏、其他产品请在30ºC以下，通气密闭阴暗处保存。
