新規製品事業部サイト

sifel3000

液状射出成形(LIM)用
SIFEL3000シリーズ

SIFEL3000シリーズは、射出成形(Liquid Injection Molding System)用の材料です。生産効率のよいLIM成形機での成形により、耐溶剤性、耐油性、耐薬品性、耐熱性に優れ、しかも非常に優れた低湿性を兼ね備えたフッ素ゴム成形品が得られます。
また、一液型はコンプレッションで使用できます。

製品リスト

二液型

製品名 SIFEL3405A/B SIFEL3505A/B SIFEL3705A/B
一般特性 硬度40タイプ 硬度50タイプ 硬度70タイプ
硬化前物性
外観 A: 黒色液状
B: 乳白色液状
A: 黒色ペースト
B: 乳白色ペースト
A: 黒色ペースト
B: 白色ペースト
粘度 23ºC A:70 Pa・s
B:80 Pa・s
A:300 Pa・s
B:250 Pa・s
A:1100 Pa・s
B:1000 Pa・s
硬化後物性
硬化条件 プレスキュア150ºC/10min + ポストキュア200ºC/4hr
密度 23ºC 1.86g/cm3 1.86g/cm3 1.88g/cm3
硬さ DuroA 40 50 68
引張強さ 8.0MPa 12MPa 9.0MPa
切断時伸び 320% 350% 220%
引裂強さ 9.0kN/m 14kN/m 11kN/m
圧縮永久ひずみ
200ºC/70hr
(セット玉)
24% 20% 20%

液状射出成形(LIM)での使用可能な二液型成型材料

一液型

製品名 SIFEL3590-N SIFEL3795 X-71-369 X-71-377
一般特性 硬さ55タイプ 硬さ70・
高チキソタイプ
硬さ45・
高チキソタイプ
硬さ85・
高チキソタイプ
硬化前物性
外観 乳白色液状 黒色ペースト状 黒色ペースト状 灰色ペースト状
粘度 23ºC 50 Pa・s 1400 Pa・s 410 Pa・s 3000 Pa・s
硬化後物性
硬化条件 プレスキュア150ºC/10min + ポストキュア200ºC/4hr
密度 23ºC 1.88g/cm3 1.87g/cm3 1.88g/cm3 1.98g/cm3
硬さ DuroA 55 70 45 85
引張強さ 7.8MPa 7.0MPa 8.2MPa 7.1MPa
切断時伸び 250% 170% 490% 74%
引裂強さ 9kN/m 9kN/m 10kN/m 8kN/m

液状射出成形(LIM)でなくても使用可能な一液型成型材料

このページの先頭へ

特性

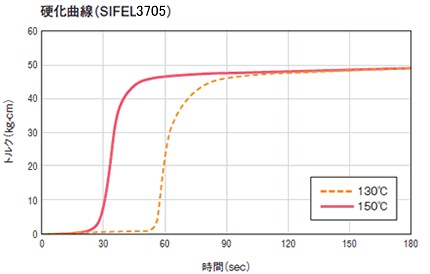

硬化速度

硬化条件

  プレスキュア ポストキュア
SIFEL(LIM) 150ºC/<1min 200ºC/4hr
フッ素ゴム(一般タイプ) 170ºC/15min 230ºC/24hr

このページの先頭へ

低温性

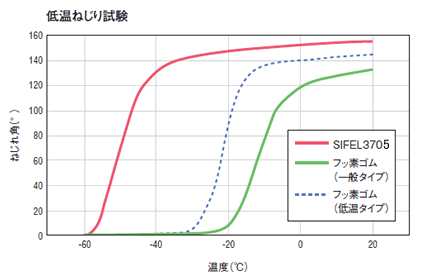

TR試験

  SIFEL3705 フッ素ゴム(一般タイプ) フッ素ゴム(低温タイプ)
TR-10 (ºC) -50 -17 -30

このページの先頭へ

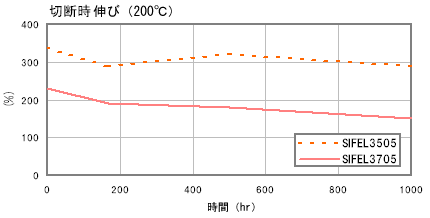

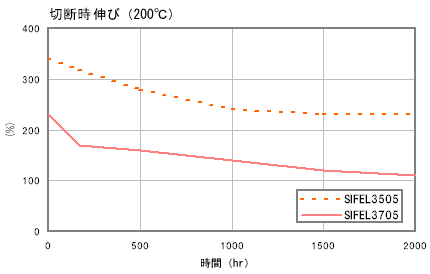

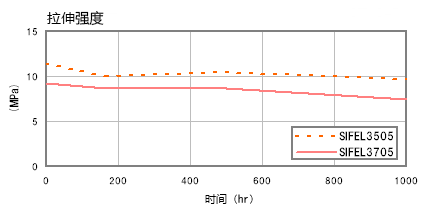

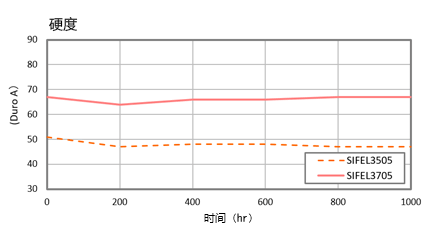

耐熱性

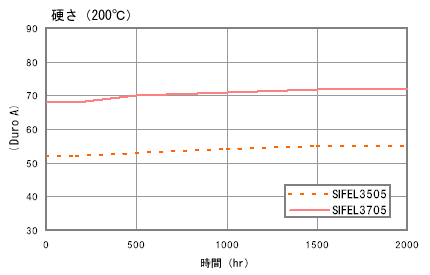

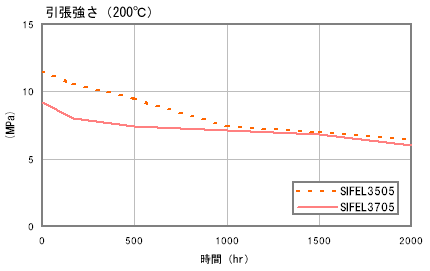

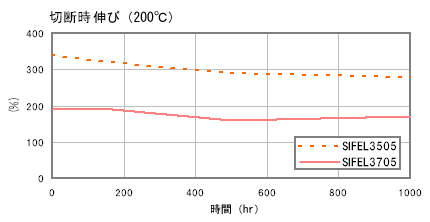

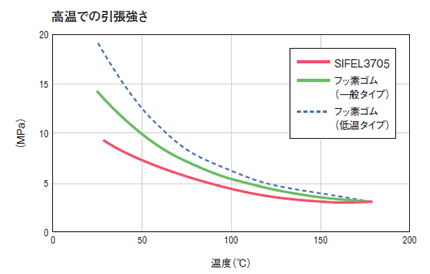

高温での引張強さ

このページの先頭へ

耐油性

エンジンオイル浸漬試験(150ºC/TOYOTA SN 5W-20)

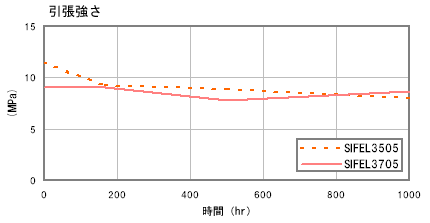

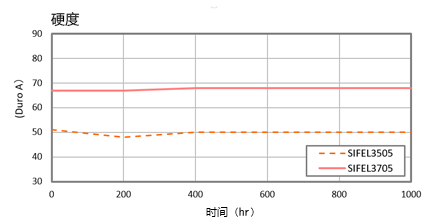

ATFオイル浸漬試験(150ºC/Shell DEXRON Ⅵ)

このページの先頭へ

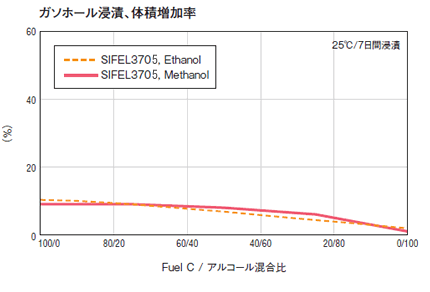

耐溶剤性

溶剤 体積変化率 (%) 23ºC-70hr
SIFEL3505 SIFEL3705
炭化水素
Fuel C 10 10
ヘキサン 10 10
トルエン 7 7
軽油 1 1
ハロゲン化
炭化水素
クロロホルム 12 11
ケトン アセトン 7 6
MEK 8 8
エステル 酢酸エチル 9 9
アルコール メタノール 1 2
エチレングリコール 1 1
エーテル THF 11 10
ETBE 15 14
アミン ピリジン 4 4
ブチルアミン 9 10
アミド DMF 2 2

このページの先頭へ

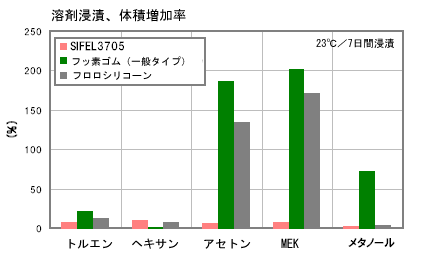

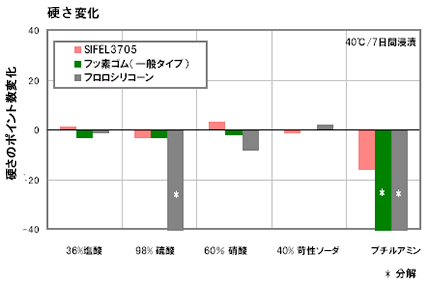

耐薬品性

このページの先頭へ

電気特性

  SIFEL3705 フッ素ゴム フロロシリコーン
体積抵抗率 MΩ・m 1X107 3X104 2X103
絶縁破壊強さ kV/mm 27 24 20
誘電率 50 Hz 3.2 11 6
誘電正接 50Hz 6X10-3 3X10-1 4X10-3

低誘電材料としての使用も可能。

このページの先頭へ

透湿性

(40ºC/90%RH)
  SIFEL3705 フッ素ゴム フロロシリコーン
透湿度(g/m2・24hr) 5 4 50

エラスティックな防湿封止材としての使用も可能。

このページの先頭へ

このページの先頭へ
